一、产品介绍

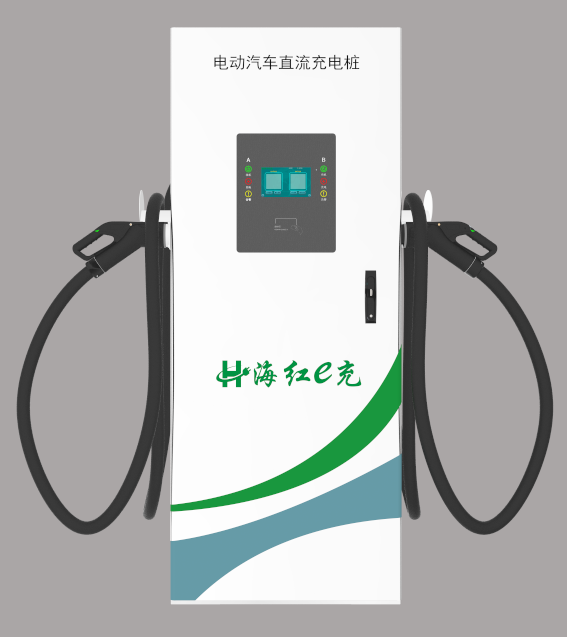

此系列充电桩采用落地式设计，外观简洁大方，框架设计稳定，功能配置齐全，整机功率根据模组灵活配置，友好的人机交互界面方便用户操作使用， 模块化设计方便设备长期维护，是一款适合各类新能源充电建站需求的直流充电设备。
二、产品功能
- 各功能部件模块化设计，超低功耗，维护便捷；
- 对接智能运营云平台，有效提高运营管理效率；
- 7.0寸高亮触控屏，人机交互直观便捷；
- 产品支持线下USB升级、线上远程升级;
- 多种启动及充电模式，满足各类用户习惯；
- 具有双枪并充功能，满足400A双枪并充功能的车辆充电；
- 高性能32位工业级处理器，关键器件冗余设计；
- DC200-1000V宽电压输出，输出功率随车辆自动调节；
- 具备急停、过欠压、过流、漏电、温度异常等多重防护机制；
- IP54防护等级设计，可投放于各类户露天环境；
- 实时监测电枪温度，智能风冷系统；
- 支持更改产品丝印外观、拓展功能硬件；
三、技术参数
| 产品型号 | HEVD-YR | ||
|---|---|---|---|
| 充电桩 | 额定功率 | 20KW-480KW(选配) | |
| 用户界面 | 7 寸 LCD 彩色显示触摸屏 | ||
| 安装方式 | 落地式 | ||
| 设备尺寸 | 700*660*1750（mm）(160KW) | ||
| 输入电压 | AC380V±15% | ||
| 输入频率 | 45~65Hz | ||
| 充电枪数 | 双枪 | ||
| 输出电压 | 200-1000VDC | ||
| 输出电流范围 | 0-400A，单枪最大250A | ||
| 稳压精度 | ≤±0.5% | ||
| 稳流精度 | 电流≥30A，误差≤±1%；电流＜30A，误差≤0.3A | ||
| 纹波系数 | ≤±0.5% | ||
| 效率 | ≥96%（50 %＜PO/PN ≤100 %）； ≥93%（20 %≤PO/PN ≤50 %） | ||
| 功率因数 | ≥0.98（50 %＜PO/PN ≤100 %）； ≥0.95（20 %≤PO/PN ≤50 %） | ||
| 谐波含量THD | ≤5% (50%负载以上） | ||
| 功能设计 | 充电模式 | 自动充满/定电量/定金额/定时间 | |
| 充电方式 | 刷卡充电/扫码充电 | ||
| 支付方式 | 刷卡支付/扫码支付 | ||
| 联网方式 | 4G | ||
| 支持平台 | 海红e充云平台、车联网云平台、云快充平台 | ||
| 安全设计 | 执行标准 | GB/T 18487.1-2023;GB/T 20234.1-2023;GB/T 20234.3-2023; NB/T 33008.1-2018;NB/T 33001-2018;GB/T 27930-2023 | |
| 安全功能 | 充电枪温度检测、过压、欠压、过载、短路、接地、 | ||
| 过温、绝缘监测、极性反接、防雷、急停、漏电保护 | |||
| 环境指标 | 工作温度 | -40℃~+75℃ | |
| 工作湿度 | 5%~95%，无凝霜 | ||
| 工作海拔 | ≤2000m，高于2000m需要定制 | ||
| 防护等级 | IP54（室外） | ||
| 冷却方式 | 智能风冷 | ||
| 噪声控制 | ≤65dB | ||
| MTBF | 100,000小时 |
