一、产品介绍

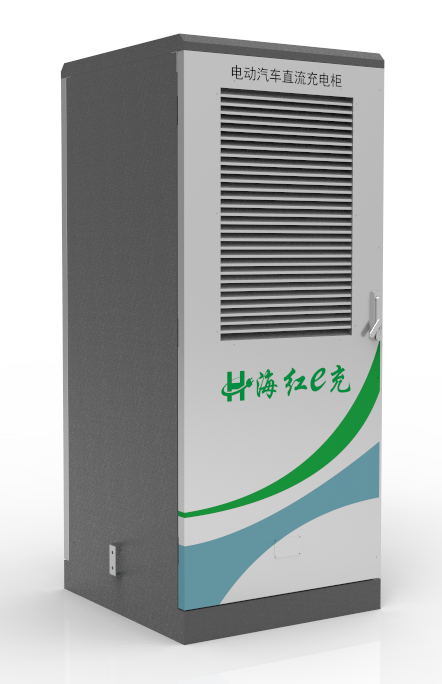

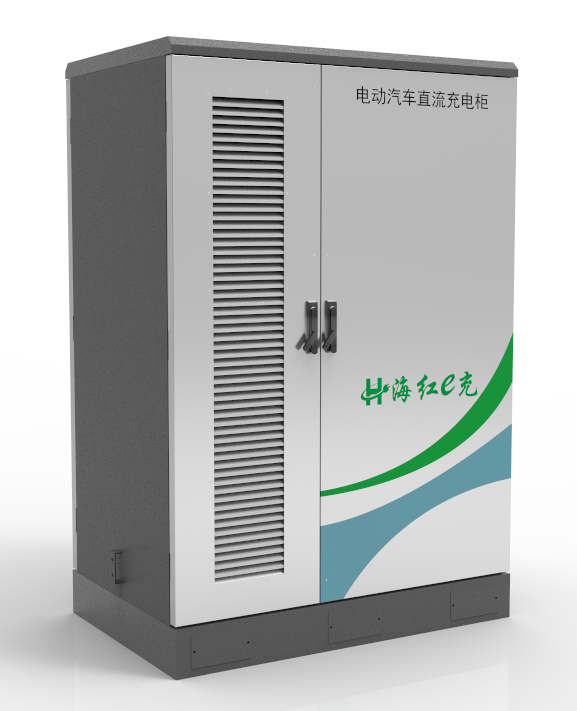

分体式直流充电柜以全灌胶高防护模块，全矩阵功率分配模块为核心，功率分配灵活，充电效率高，电压输出范围宽，应用场景广，环境适应性强，人机交互好，为用户提供安全、专业、经济的充电解决方案。
二、功能特点
- 充电柜和充电终端分离，终端可灵活配置，可液冷+风冷组合配置，可全风冷配置;
- 对接智能运营云平台，有效提高运营管理效率；
- 采用新型高效三相APFC电路拓扑结构，功率因数大于0.99，谐波畸变率低≤5%；
- 首创模块休眠技术和轮动技术，保证系统高效率运行；
- 模块热插拔技术，使维护更方便；
- 多种启动及充电模式，满足各类用户习惯；
- 实时监测充电枪温度，智能风冷系统；
- 具备急停、过欠压、过流、漏电、温度异常等多重防护机制；
- IP54防护等级设计，可投放于户外露天环境；
- 各功能部件采用模块化设计，超低功耗，维护便捷；
- 产品支持线下USB升级、线上远程升级;
- DC200-1000V宽电压输出，输出功率随车辆自动调节。
- 支持更改产品丝印外观、拓展功能硬件；
三、技术参数
| 产品型号 | HEVD-FR | ||
|---|---|---|---|
充电桩 | 额定功率 | 160kW/240kW/360kW/480kW/600kW/720kW/960kW | |
| 用户界面 | 7寸 LCD 彩色显示触摸屏 | ||
| 安装方式 | 落地式 | ||
| 输入电压 | AC380V±15% | ||
| 输入频率 | 45~65Hz | ||
| 充电枪数 | 4/6/8/10/12/16 | ||
| 待机功耗 | 小于等于46W | ||
| 输出电压 | 200-1000VDC | ||
| 输出电流范围 | 液冷：0-600A；风冷：0-250A | ||
| 稳压精度 | ≤±0.5% | ||
| 稳流精度 | 电流≥30A，误差≤±1%；电流＜30A，误差≤0.3A | ||
| 纹波系数 | ≤±0.5% | ||
| 效率 | ≥96%（50 %＜PO/PN ≤100 %）； ≥93%（20 %≤PO/PN ≤50 %） | ||
| 功率因数 | ≥0.98（50 %＜PO/PN ≤100 %）； ≥0.95（20 %≤PO/PN ≤50 %） | ||
| 谐波含量THD | ≤5% (50%负载以上） | ||
| 充电方式 | 扫码充电/刷卡充电/VIN码 | ||
| 联网方式 | 4G | ||
| 支持平台 | 海红e充云平台、云快充平台、车联网平台 | ||
| 安全设计 | 执行标准 | GB/T 18487.1-2023;GB/T 20234.1-2023;GB/T 20234.3-2023;NB/T 33008.1-2018;NB/T 33001-2018;GB/T 27930-2023 | |
| 安全功能 | 充电枪温度检测、过压、欠压、过载、短路、接地 | ||
| 过温、绝缘监测、极性反接、防雷、急停、漏电保护 | |||
| 环境指标 | 工作温度 | -40℃~+55℃ | |
| 工作湿度 | 5%~95%无凝霜 | ||
| 工作海拔 | ≤2000m，高于2000m需定制 | ||
| 防护等级 | IP54（室外） | ||
| 冷却方式 | 风冷/液冷 | ||
| 噪声控制 | 功率柜：≤65dB；充电终端：无噪音 | ||
| MTBF | 100,000 小时 |
